Detail produk:
|

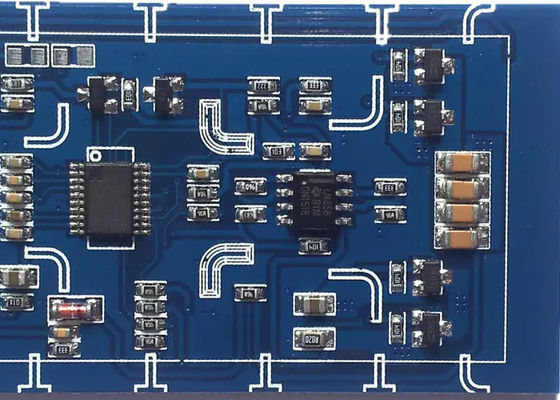

| Nama Produk: | Papan Sirkuit Cetak, Desain PCB 94V0 / Manufaktur PCB / Rakitan PCB di Cina, PCB Dua Sisi, Produsen | bahan: | FR-4 |
|---|---|---|---|
| Ketebalan Papan: | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0m | Jenis: | Dapat disesuaikan, Papan Elektronik, Rakitan PCB Elektronik, Papan PCB alarm |
| Aplikasi: | Alat Elektronik, Elektronik Konsumen, Produk Elektronik, Industri, dan sebagainya | Warna: | Hijau, Warna Disesuaikan, Biru sesuai permintaan Anda |
| Lapisan: | 1-28 | Min. Ukuran Lubang: | 0,25mm, 0,1mm, 0,2mm, 0,15-0,2mm, 0,1mm-1mm |
| Menyoroti: | perakitan elektronik outsourcing,perakitan elektronik prototipe,produsen pcb ems |
||
TPS
Pemrosesan tambalan SMT akan membeli komponen sesuai dengan BOM, BOM disediakan oleh pelanggan dan mengonfirmasi rencana produksi PMC.Setelah pekerjaan persiapan selesai, kami akan memulai pemrograman SMT, membuat jaring baja laser dan pencetakan pasta solder sesuai dengan proses SMT.
Komponen akan dipasang pada papan sirkuit melalui SMT mounter, dan deteksi optik otomatis AOI online akan dilakukan jika diperlukan.Setelah pengujian, kurva suhu tungku reflow sempurna diatur untuk membiarkan papan sirkuit mengalir melalui pengelasan reflow.
Setelah inspeksi IPQC yang diperlukan, material DIP kemudian dapat dilewatkan melalui papan sirkuit menggunakan proses DIP dan kemudian melalui penyolderan gelombang.Maka saatnya untuk melakukan proses pasca tungku yang diperlukan.
Setelah semua proses di atas selesai, QA akan melakukan pengujian menyeluruh untuk memastikan kualitas produk.
Keuntungan dari papan sirkuit lapisan tunggal
(1) Biaya rendah: Biaya pembuatan papan PCB satu lapis relatif rendah, karena hanya diperlukan satu lapis foil tembaga dan satu lapis substrat, dan proses pembuatannya relatif sederhana.
(2) Produksi mudah: Dibandingkan dengan jenis papan PCB struktural lainnya, metode produksi papan PCB satu lapis relatif sederhana, hanya perlu melakukan pengkabelan satu sisi dan korosi satu lapis, sehingga kesulitan produksinya rendah.
(3) Keandalan tinggi: Papan PCB satu lapis tidak memiliki kabel dan koneksi multi-lapisan, sehingga tidak mudah untuk masalah hubung singkat dan interferensi, dengan keandalan tinggi.
(4) Cocok untuk sirkuit sederhana: papan PCB satu lapis cocok untuk desain sirkuit sederhana, seperti lampu LED, suara, dll., Dapat memenuhi sebagian besar persyaratan sirkuit dengan kompleksitas rendah.
| PCBA penjaga penjara | Sumber PCB+komponen+perakitan+paket | ||||
| Detail perakitan | SMT dan Thru-hole, jalur ISO | ||||
| Waktu Pimpin | Prototipe: 15 hari kerja.Pesanan massal: 20 ~ 25 hari kerja | ||||
| Pengujian pada produk | Uji Probe Terbang, Pemeriksaan Sinar-X, Uji AOI, uji fungsional | ||||
| Kuantitas | Kuantitas min: 1 buah.Prototipe, pesanan kecil, pesanan massal, semuanya OK | ||||
| File yang kami butuhkan | PCB: File Gerber (CAM, PCB, PCBDOC) | ||||
| File yang kami butuhkan | Komponen: Bill of Material (daftar BOM) | ||||
| File yang kami butuhkan | Perakitan: File Pick-N-Place | ||||
| Ukuran panel PCB | Ukuran minimal: 0,25*0,25 inci (6*6mm) | ||||
| Ukuran maks: 20*20 inci (500*500mm) | |||||
| Jenis Solder PCB | Pasta Solder Larut Air, bebas timah RoHS | ||||
| Detail komponen | Pasif Turun ke ukuran 0201 | ||||
| Detail komponen | BGA dan VFBGA | ||||
| Detail komponen | Pembawa Chip Tanpa Timah/CSP | ||||
| Detail komponen | Majelis SMT dua sisi | ||||
| Detail komponen | Pitch Halus hingga 0,8 mil | ||||
| Detail komponen | Perbaikan BGA dan Reball | ||||
| Detail komponen | Pelepasan dan Penggantian Bagian | ||||
| Paket komponen | Potong Pita, Tabung, Gulungan, Bagian Longgar | ||||
| perakitan PCB | Pengeboran ----- Paparan ----- Plating ----- Etaching & Stripping ----- Punching ----- Pengujian Listrik ----- SMT ----- Solder Gelombang ---- --Merakit-----TIK-----Pengujian Fungsi-----Pengujian Suhu & Kelembaban | ||||
1, kepadatan perakitan papan sirkuit multi-layer tinggi, ukurannya kecil, dengan volume produk elektronik semakin kecil dan lebih kecil, fungsi papan sirkuit PCB juga mengajukan persyaratan yang lebih tinggi, permintaan untuk sirkuit multi-layer dewan juga meningkat.
2, pemilihan garis peletakan papan sirkuit PCB multi-layer nyaman, panjang garis peletakan sangat dipersingkat, garis peletakan antara komponen elektronik berkurang, tetapi juga meningkatkan laju transmisi sinyal data.
